Avec la gamme JUMBO RAIL, repoussez les limites de vos terrasses : des portées exceptionnelles, une stabilité inégalée et des structures ultra-rigides, même sur les terrains les plus exigeants.

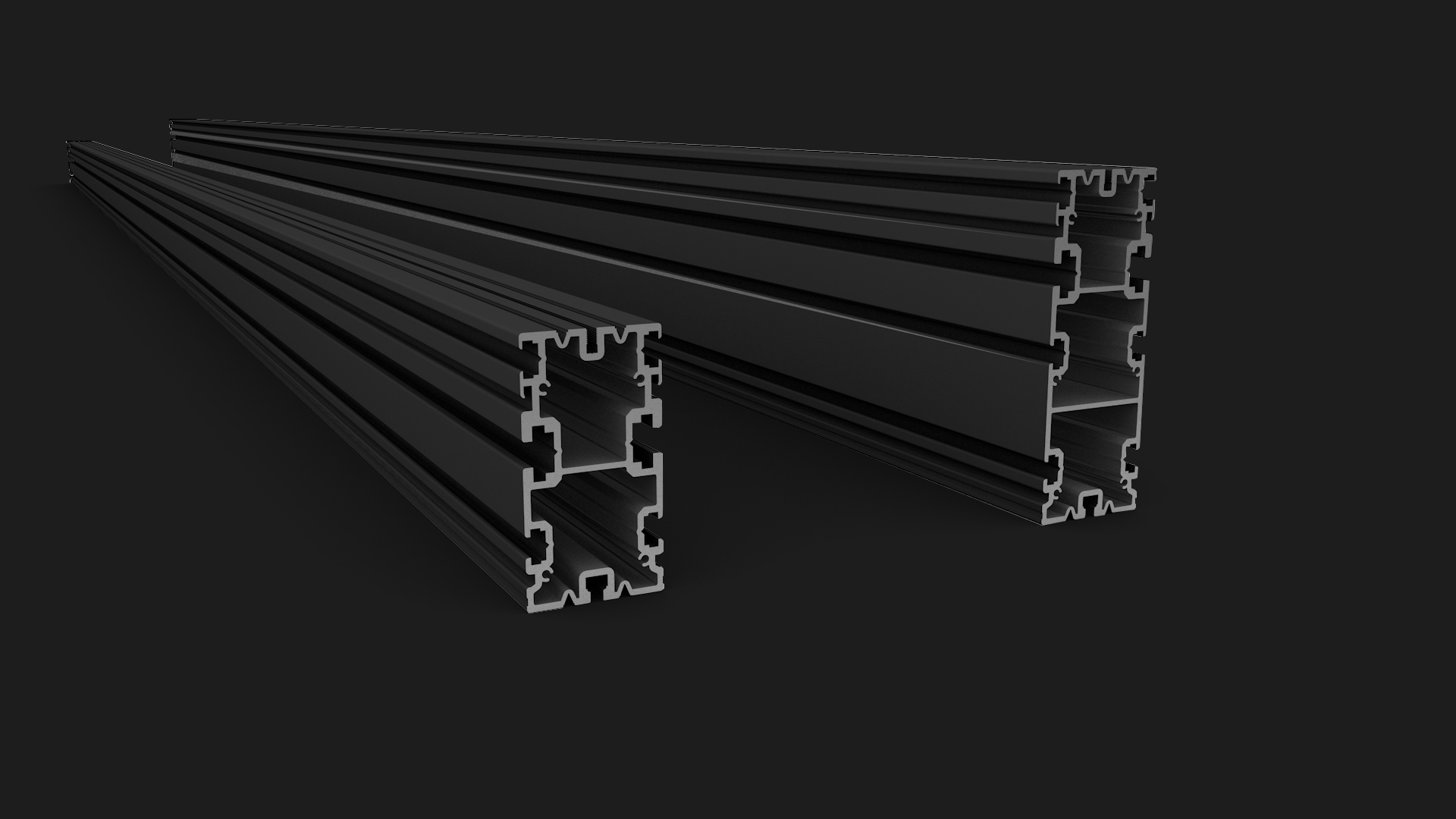

La gamme JUMBO RAIL repousse les limites de la construction de terrasses et platelages. Pensés comme des profils porteurs haute capacité, les JUMBO RAIL permettent en combinaison avec le Flat Rail ou un PR56 de créer des structures rigides offrant des portées très importantes sans appuis intermédiaires.
Le Jumbo Rail s’impose sur tous les projets exigeant stabilité, portée et précision :
– Terrains instables ou remblayés
– Bords de lac, zones humides, sols mous
– Grandes terrasses ou porte-à-faux ambitieux
– Platelages premium pour ERP
– Terrasses techniques avec peu d’appuis mais forte rigidité
Une nouvelle gamme, plusieurs utilités

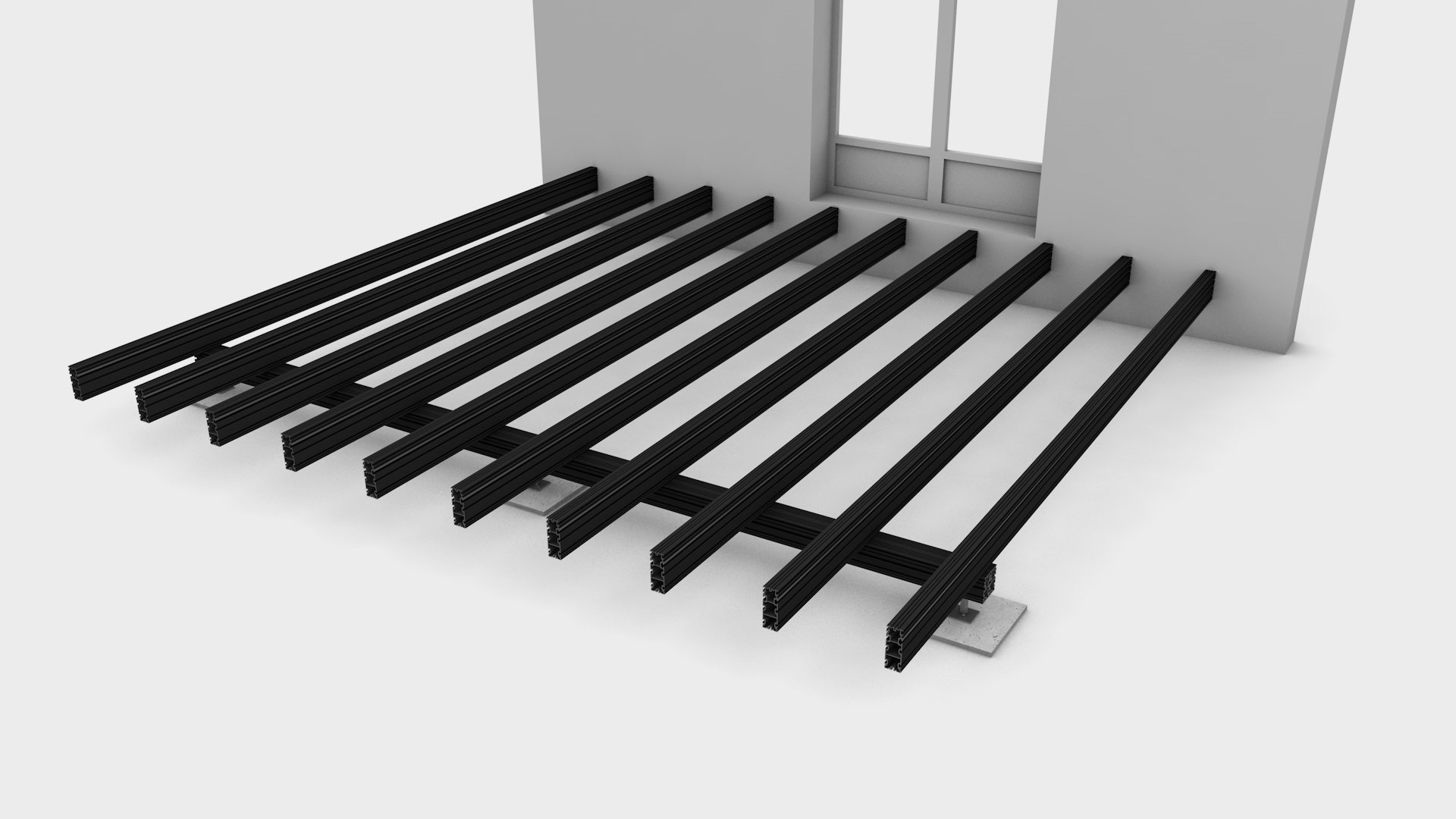

Solution 1 : JUMBO croisés
La solution Jumbo Rails croisées associe poutres porteuses et rails UR disposés en croix pour créer une structure d’une rigidité exceptionnelle. Cette configuration optimise la répartition des charges, réduit significativement le nombre d’appuis nécessaires et facilite les projets complexes. Elle permet d’atteindre jusqu’à 4,4 m de portée sous 350 kg/m², soit des performances supérieures à de nombreux systèmes concurrents, et 3,9 m sous 500 kg/m², répondant aux exigences de la catégorie C5 pour ouvrages publics à très forte fréquentation.
Solution 2 : JUMBO + PR56 croisé
La solution Jumbo + PR56 croisés utilise les Jumbo Rails comme poutres porteuses, sur lesquelles viennent se croiser des PR56. Cette configuration allège la structure tout en conservant une excellente stabilité. Elle nécessite davantage d’appuis, mais réduit significativement la masse totale et donc le coût global du projet. Un compromis intelligent pour optimiser la compétitivité sans renoncer aux performances mécaniques ni à la qualité de pose.
Différents supports pour différents sols
Sol instable

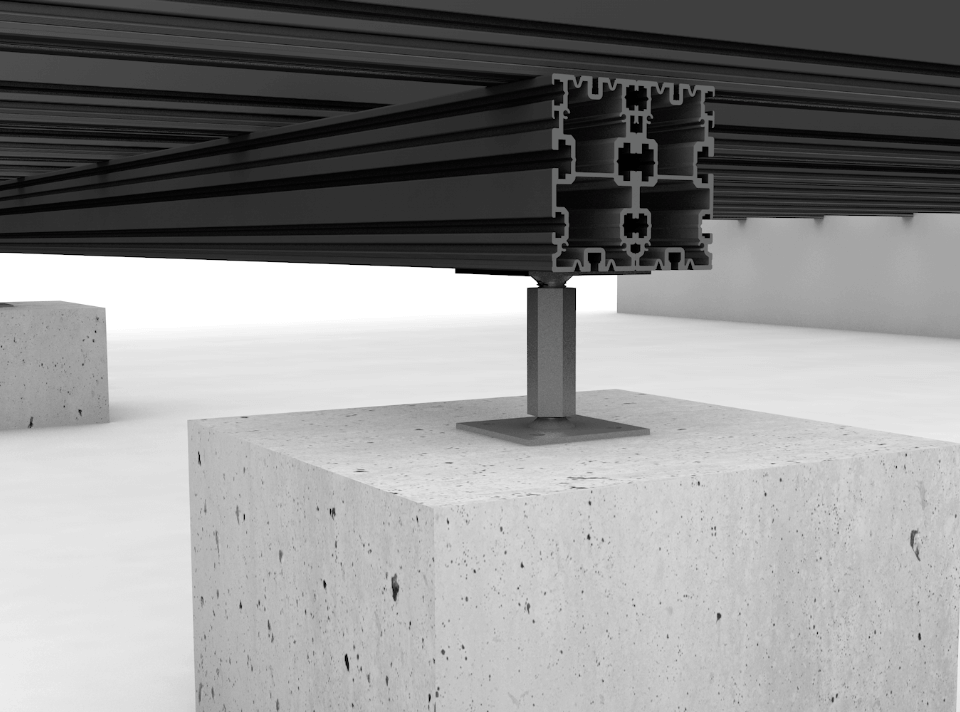

JUMBO sur plots béton
Le plot béton offre un appui solide et parfaitement fiable pour les structures Grad®. Idéal sur les terrains stables ou compactés, il garantit une grande portance, une excellente tenue dans le temps et une stabilité parfaite.
Sol instable

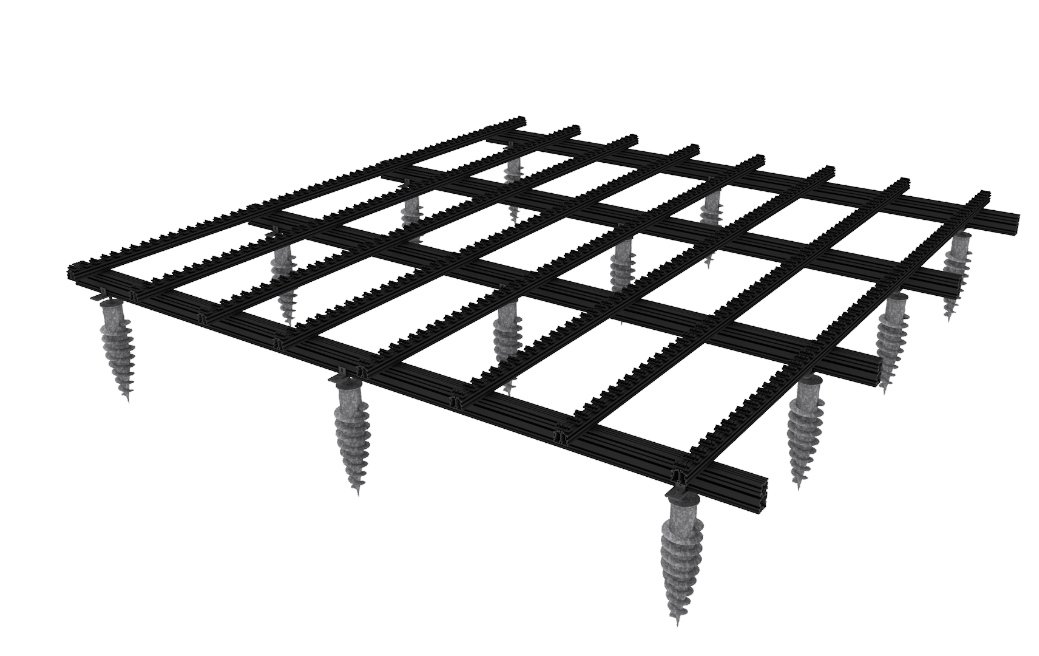

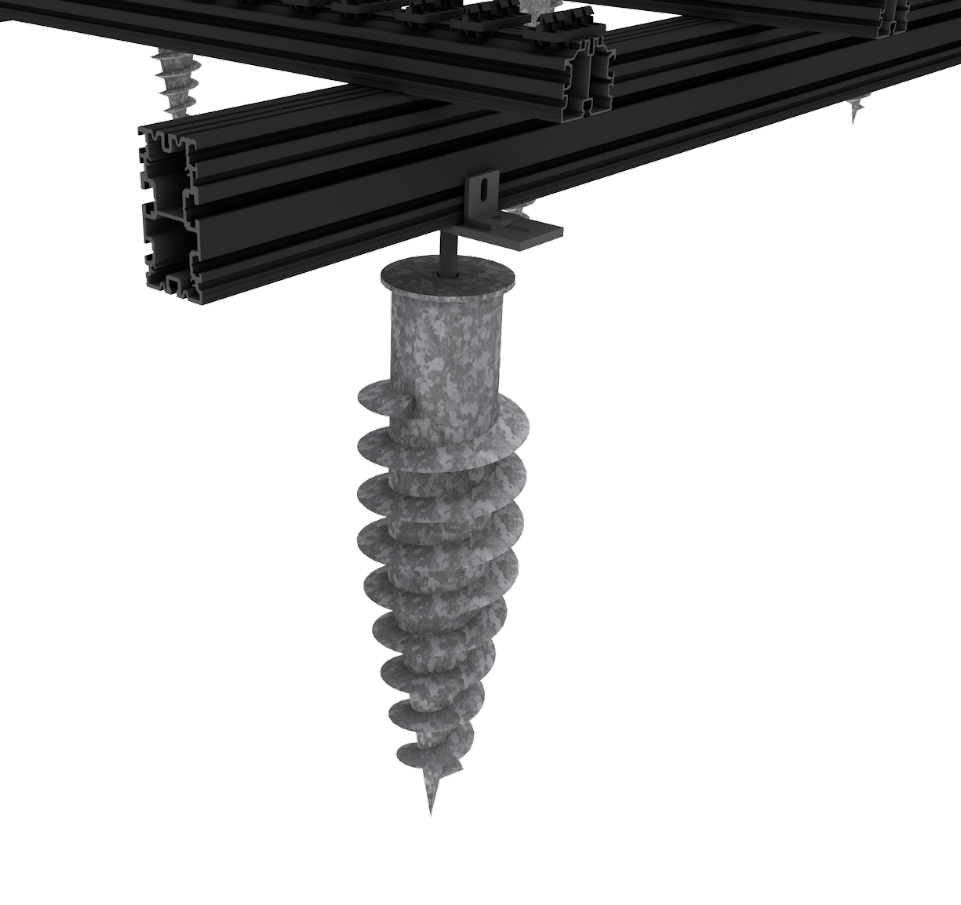

JUMBO sur vis de fondation
La vis de fondation Weasyfix® est la solution idéale pour créer un appui solide sur les terrains instables, en pente ou difficiles d’accès. Installée sans béton, elle s’ancre profondément dans le sol pour offrir une portance élevée, une excellente résistance au mouvement et une mise en œuvre rapide et propre. Réglable, précise et durable, elle permet d’ajuster parfaitement la structure tout en réduisant l’impact sur le terrain.
Sol dur/ stabilisé/ étanche

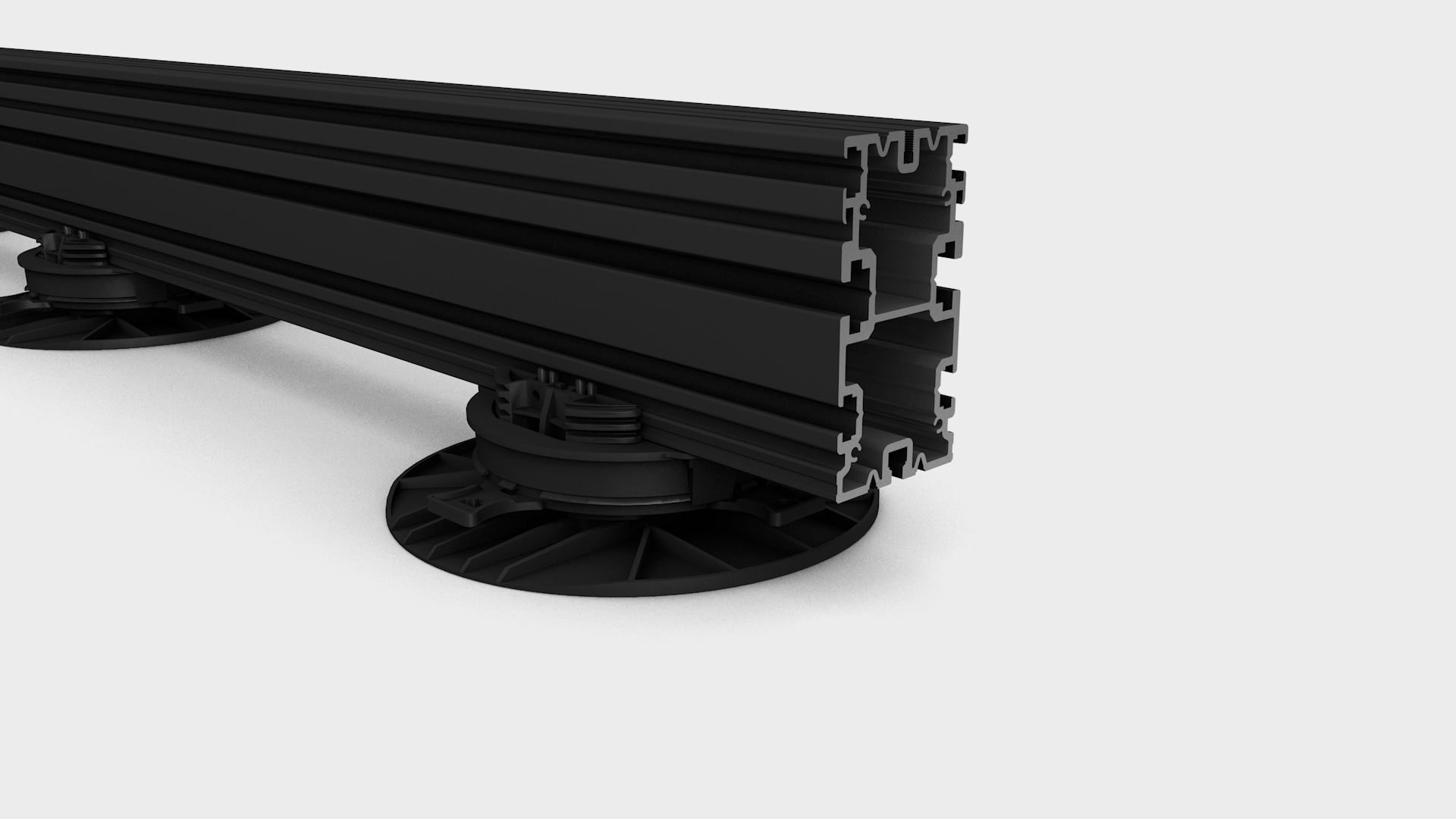

JUMBO sur plots Top Lift
Les jumbos rails se clipsent dans le Top Lift. Idéal pour compenser les irrégularités du terrain, il permet un réglage millimétré avec seulement des paires de rehausses jusqu’à 200mm et au-delà en ajoutant simplement un stabilisateur. Sa conception robuste et son ajustement intuitif en font un support polyvalent.

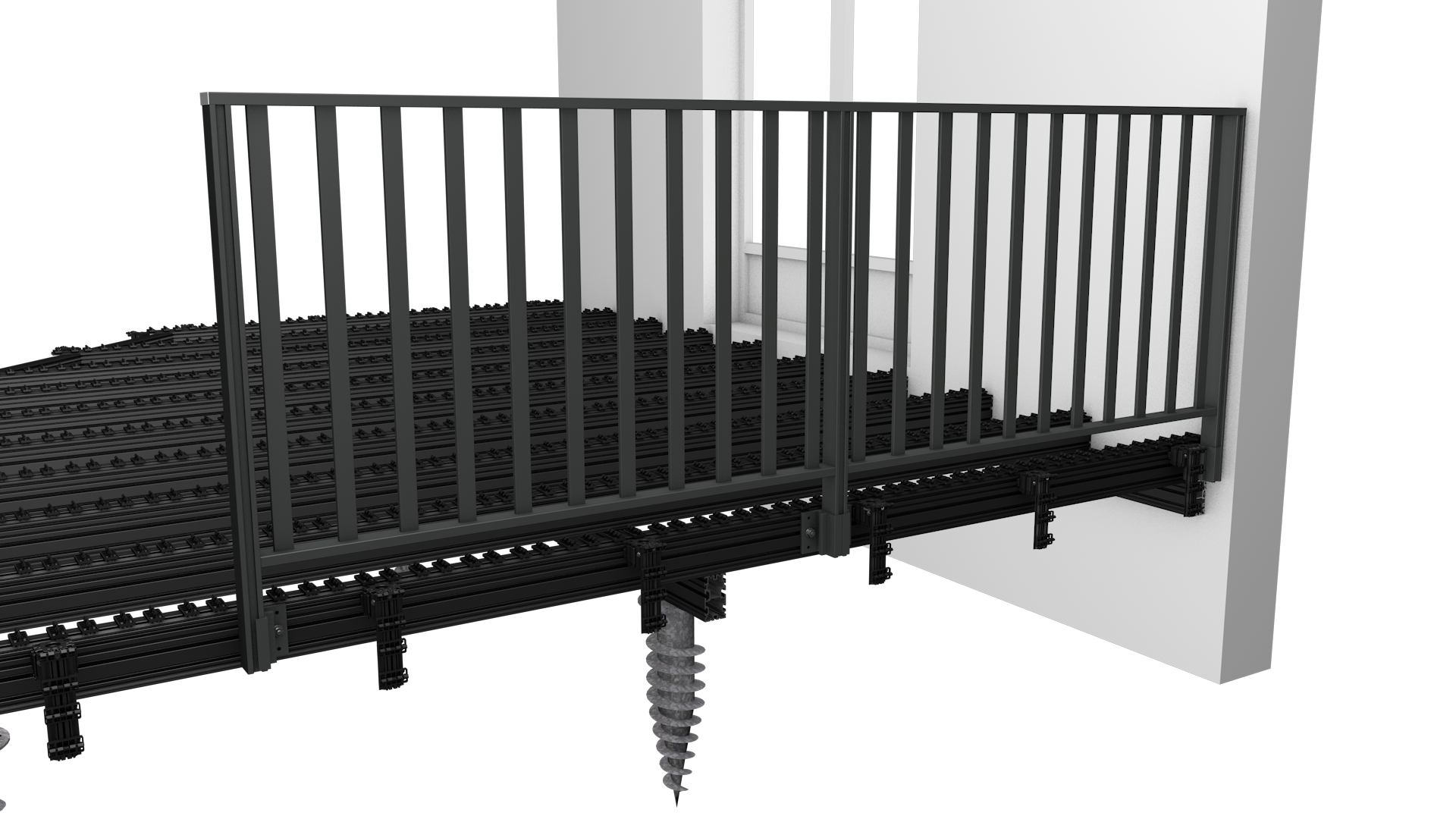

Compatible avec les gardes-corps Kordo®
Les garde-corps Kordo® s’intègrent naturellement au Jumbo Rail, grâce à une conception pensée pour une pose intuitive, rapide et parfaitement fiable. Les platines se fixent directement sur les profils porteurs, sans adaptation ni renfort complexe, tout en respectant l’ensemble des normes de sécurité en vigueur pour les garde-corps.
Cette compatibilité native permet de confier structure et garde-corps à une seule entreprise, garantissant une cohérence technique totale, une responsabilité unique et un chantier simplifié
Des finitions parfaites avec l'application de Top Cube aux JUMBO
Le Jumbo Rail est entièrement compatible avec le Top Cube, permettant de réaliser des finitions latérales élégantes, sans aucune fixation apparente. Les bandeaux bois se posent proprement, dans la continuité visuelle de la structure, tout en conservant la robustesse et la précision du système Grad®.
